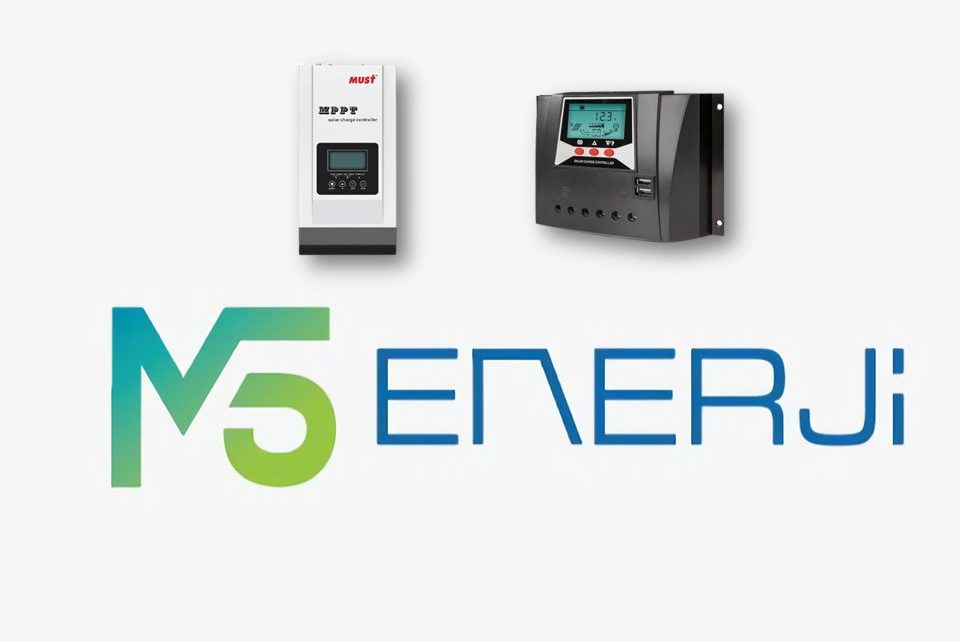

Mppt ve Pwm Şarj Kontrol Cihazları Hakkında

Mppt;güneş paneli çıkış voltajını ve akımını gerçek zamanlı olarak algılar ve sürekli olarak maksimum güc noktasını izler. Çıkış voltajını buna göre düzenler. Böylece sistem aküyü maksimum güç ile şarj eder.Mppt tipi regülatörler 12V,24V sistem ile çalışabilir fakat bazı modelleri de 36V ve 48V sistemlere ihtiyaç duyulduğu zaman ele alınabilir.

Pwm; darbe genişliği modülasyonun kısa adıdır.Belirli kurallar altında darbe genişliğini modüle etmek ve aküyü şarj etmek için güneş panelinden çıkış enerjisinin voltajını ve frekansını değiştirmeye yarayan bir elektronik alettir.12V ve 24V küçük sistemlerde genel olarak uygulanır.

Şarj Aşamaları:

Toplu Şarj (Bulk Charge): Toplu şarj aşaması;güneş enerji sistemi akü için güç üretiğinde akünün voltajı düşük olursa sistem aküyü yüksek akım ve voltaj ile şarj edecektir. Aşırı şarj koruması sayesinde voltaj şarj sırasında oluşacak yüksek akım ve voltaj durdurulur.

Şarjı Emme (Absorb Charge): İlk aşama şarjından sonra akü normalde voltajın doğal olarak düşmesini sağlamak için bir süre bekleyecek ve daha sonra dengeli şarj aşamasına girecektir.

Denge Şarjı/Takviye Şarjı (Balance Charge/Boost Charge): Akü takviye voltajı ayar noktasına şarj edildiğinde, sistem akü şarj akımı sürekli olarak ayarlar.

Şamandıra Şarjı( Floating Charge): Damlama şarj olarak bilinen 3 aşamalı şarjın son aşamasıdır. Damla düşük hızda ve sabit bir şekilde aküye küçük bir şarj akımı sağlar. Şarj edilebilir akünün çoğu kendi kendine deşarj olması nedeniyle tamamen şarj olduktan sonra güç kaybeder. Şarj;kendi kendine deşarj oranıyla aynı küçük akımda devam ederse, şarj gücü korunabilir.

Mppt ve Pwm Şarj Kontrol Cihazları Arasındaki Farklar:

-Mppt %99 üzerinde güç çevrimini artırıyorken pwm ise düşük dönüşüm oranına sahiptir.

-Mppt; büyük şebeke bağlantısız güç sistemleri için uygulanabilirken pwm ise daha küçük sistemler de tercih edilir.

-Mppt; 4 şarj aşamalı sistem ile daha sağlık iken pwm ise 3 şarj aşamasına sahiptir.

-Mppt; sistem büyümesi gerektiğinde esnekli sunar ve çoklu koruma ile donatılmıştır. Pwm ise sistem büyüklüğü için daha ölçülebilirdir ve daha az korumaya sahiptir.

-Mppt daha yüksek fiyat ve boyuta sahipken pwm ise maliyeti düşük ve boyutu küçüktür.
